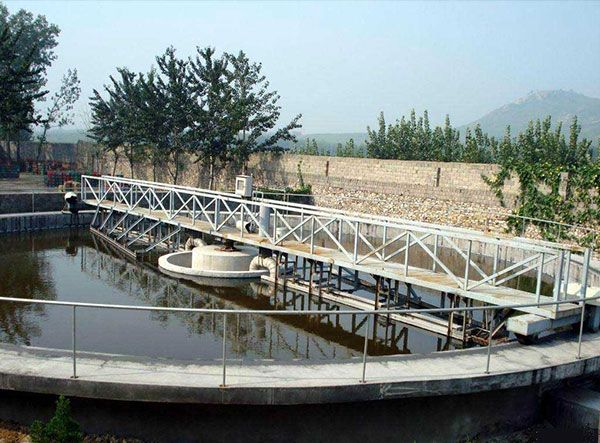

中心传动刮吸泥机
一、中心传动浓缩刮泥机简介
浓缩机是选厂常用的浓缩设备，利用悬浮物的自重完成沉降，通常浓缩池的底部设计成具有一定角度的锥形，沉淀在池底的矿泥通过固定在耙架上的刮泥板连续地从外向内刮集，从而从池底中心的排料口排出。
二、中心传动浓缩刮泥机特点
1、中心传动浓缩刮泥机由耙架、竖轴驱动装置和过扭距安全装置等组成。
2、竖轴下端伸入排泥斗，下轴端紧固着刮泥刀，用以刮排泥斗中的积泥，以使均匀排出。
3、驱动装置为三级立式摆线针轮减速机 ，用牙嵌式联轴器与竖轴连接。该减速机固定在工作桥的机座上，过扭矩安全装置是安全剪切销，装配在芯片嵌式联轴器中。
4、当运行遇有过扭矩情况下，便切断剪切销，保护整台机械设备，不受损坏。
5、耙架由两个大耙和两个小耙组成十字形，与稍呈圆锥形的池底平行。
6、耙架与竖轴用十字头固定连接，竖轴上的轴承为向心和推力轴承的组合，用润滑脂肪润滑。水下为滑动轴承，由尼龙衬套等组成，用压力清水润滑。
7、沉淀池为混凝土或钢结构，池底稍呈圆锥形，池底中央为排泥斗外接排泥管。
8、工作桥为混凝土或钢结构，本设备不包括池体和工作桥，用户自行解决，我厂可代设计制造钢结构池体和工作桥，供应用户。
三、中心传动浓缩刮泥机原理
中心传动浓缩刮泥机由安装在中心进水柱管上的蜗轮减速电机驱动，通过中心回转支承的内啮合齿轮传动，带动框架钢结构、吸泥管臂架、集泥槽、吸泥管路、撇渣装置等部件转动，吸泥系统采用多根等距并列的吸泥立管将沉淀污泥经刮泥板导至吸泥管的吸口，靠静水压汇入集泥槽后排出池外的形式。
四、中心传动浓缩刮泥机组成结构
刮泥机主要由桥架、减速电机板、吸泥管、中心集泥槽、撇渣装置钢出水槽、出水堰板等作为配套辅件中心回转支承、稳流筒、框架钢结构、臂架、集泥刮就地控制箱等部件组成。
并可将钢制进水柱管、不锈驱动装置采用蜗轮减速电机，并内置压簧式过力矩保护机构。驱动电机采用Y型电机，电源为3P、380V、50HZ，防护等级IP55，F级绝缘。
在工作时，各吸泥管自成单元，吸泥浓度可通过设在中心集泥槽的流量调节阀控置就地控制箱为户外型，不锈钢外壳，双层门密封，手动和远程控制。
五、中心传动浓缩刮泥机运行中注意事项
1、开机前的准备工作：应检查减速机是否加油至正常油位，运行部位是否有异物卡住水面上不应有木块等异物，以免运行中出现故障。
2、接通电机电源，检查正反转向。
3、减速机内机油使用一个月后，需换油一次，以后每年只需换一次油。
4、运行过程中应经常注意运行是否正常。发现问题应及时停止运行，进行检查。
5、中心传动刮泥机在使用过程中严禁将手放在轨道上。
